js2000型搅拌机结构分析(含js2000搅拌机现场实景)

js2000型搅拌机是一个大型搅拌设备。JS系列设备通常不仅可以作为单机设备使用,还可以作为搅拌站的搅拌主机使用,应用广泛。本文将介绍型js2000 型搅拌机各组成系统。

js2000型搅拌机由进料、混合、出料、供水、供电等部分组成。

1、js2000型搅拌机混合系统

搅拌筒上的四个观察盖在被提起90度后可以相互向外推。

2、js2000型搅拌机进料系统

送料系统由卷绕机构、送料龙架、料斗、送料嘴等组成。

js2000型搅拌机

js2000型搅拌机

制动电机通过减速器带动滚筒转动,钢丝绳通过滑轮拉动料斗沿装载架轨道向上爬升。当爬升到一定高度时,料斗底部斗门上的一对滚轮进入装载架的水轨,斗门自动打开,物料通过进料嘴进入搅拌筒。制动电机可以保证料斗在满负荷运行时停在任意位置,制动力矩由电机后座的大螺母调节。

3、js2000型搅拌机供水系统

供水系统由水泵、节流阀、清洗装置和喷淋装置组成。节流阀由气缸驱动调节节水流量,总面积供水由电子秤调节。

4、js2000型搅拌机卸货系统

卸载系统由卸载6、气泵、换向阀、空气分离阀、气缸、电气等机构组成。卸料门安装在搅拌机底部,通过气缸实现气动卸料。通过调节密封条的位置可以保证出料门的开关位置。js2000 型搅拌机的手动操作杆用于临时停电时的紧急卸载和钢瓶故障时的卸载。平时要去掉,防止受伤。

5、js2000型搅拌机电气系统

电气控制电路配有空气开关、保险丝和热继电器,具有短路保护和过载保护功能。所有控件配电箱门上设有按钮、空气开关手柄和指示灯,并配有门锁。按钮外面有一个保护罩。

配电箱内的电气元件安装在法兰上,安全可靠,操作维护方便。

电控电源为380V三相四线电源,允许电压误差为10%,否则禁止使用。如果用户自己提供电源,容量应100千伏安。电机表面温升小于等于60℃,带电部分到壳边大于等于0.5MΩ。

js2000搅拌机现场实景

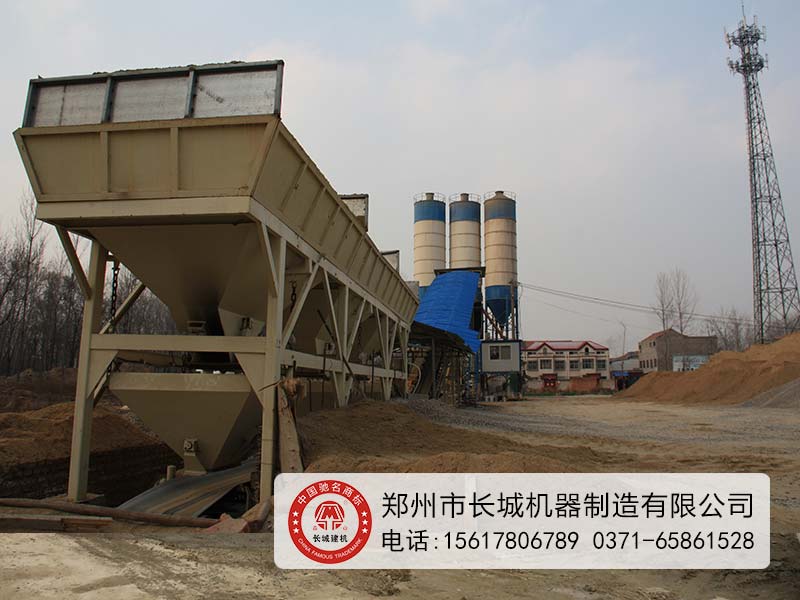

于2017年在河南南阳投产的js2000搅拌机生产线,选用了单台js2000搅拌机、pld3200配料机作为主要生产设备,整条线产量高达98立方/时,js2000搅拌机在其中负责的正是混凝土搅拌作业,运行情况如下:

js2000混凝土搅拌现场

js2000混凝土搅拌现场

js2000混凝土搅拌现场

js2000混凝土搅拌现场

js2000搅拌主机与电气系统链接

js2000搅拌主机与电气系统链接

设备配置:js2000搅拌机+pld3200配料机+其他辅助设备

设备投资:85万左右

成品种类:3(C30、C40、C50)

备注:根据不同客户的成品需求,可以调整砂石料、添加剂、水、水泥等物料的配合比,加工出C15~C60等不同标号的混凝土成品。]

长城建机js2000搅拌机发货现场

长城建机js2000搅拌机发货现场

郑州长城建机是实力型建筑机械搅拌站设备制造商,拥有专业的质量和完善的服务,深受客户的信赖。如有必要,请咨询订购或参观我们的工厂。
